교류회로 해석

skybluej 2025. 4. 14. 15:35

1. R-L 직렬회로

R-L 직렬회로는 저항과 인덕터가 직렬로 연결된 회로입니다. 교류에 자주 쓰입니다.
   + ───[ R ]───[ L ]─── -
             직렬 연결

전원이 인가되면 전류가 흐르는데 인덕터는 갑작스러운 전류변화를 억제하고 전류 흐름을 늦춰 줍니다. 시간이 지나면 전류가 점점 증가해서 안정됩니다.



2. R-C 직렬회로



R-C 직렬회로는 저항(R)과 커패시터(C)를 직렬로 연결한 회로로 전류가 흐르면 커패시터가 전하를 저장하면서 회로의 전류 흐름에 영향을 줍니다.

 + ───[ R ]───[ C ]─── -
             직렬 연결

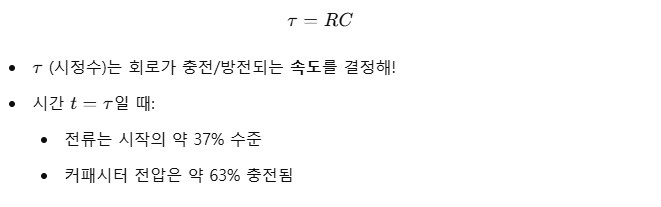

전압을 인가하면, 처음에는 전류가 흐르고 시간이 지나면 커패시터가 충전되어 전류는 점점 0이 됩니다.

3. R-L-C 직렬회로



 + ───[ R ]───[ L ]───[ C ]─── -
                        직렬 연결







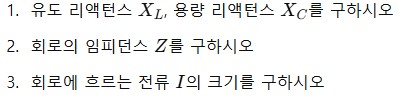

유도 리액턴스, 용량 리액턴스, 리액턴스란?
리액턴스는 교류회로에서 전류 흐름을 방해하는 성분입니다. 교류에서만 나타납니다.

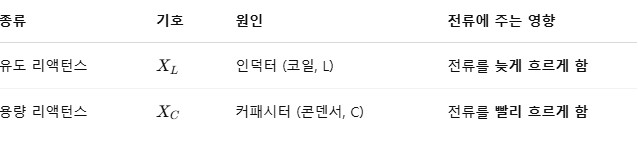

리액턴스는 2가지 종류가 있습니다.

4. R-L병렬회로



     +-----[R]-----+
     |             |
----+               +----
     |             |
     +-----[L]-----+



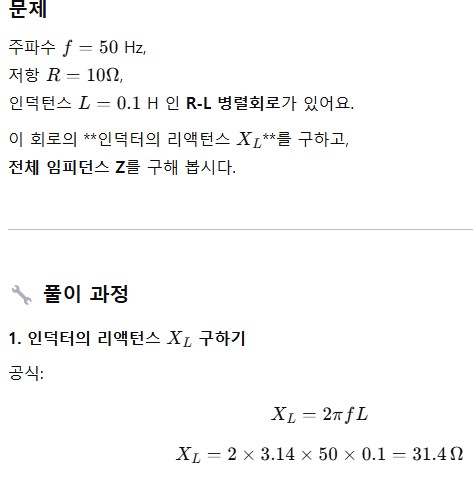

전류가 두 갈래로 나뉘는 구조입니다. 하나는 저항 R, 다른 하나는 인덕터 L을 지나갑니다.



R-L 병렬회로의 특징

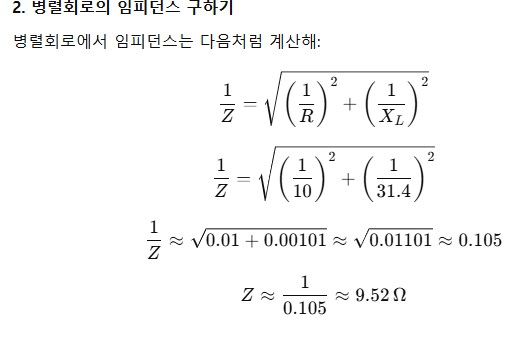

전류는 갈라져서 흐르고 인덕터 L은 주파수가 높아지면 전류를 방해하는 유도 리액턴스가 커집니다.



5. R-C병렬회로

     +-----[R]-----+
     |             |
----+               +----
     |             |
     +-----| |-----+
           C

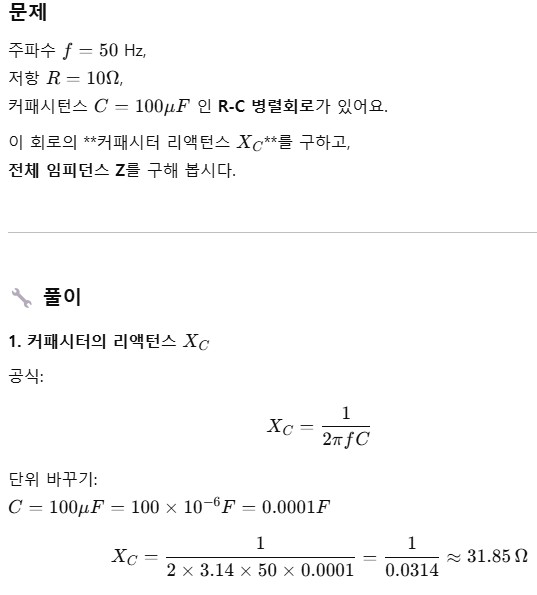

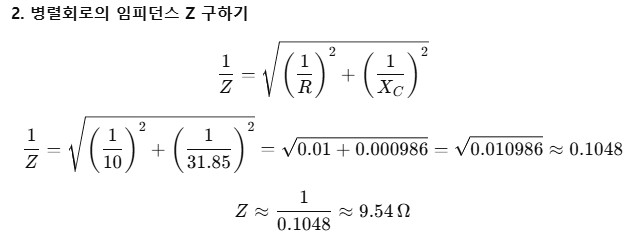

전류가 두 갈래로 나뉘는 구조입니다. 커패시터 C는 주파수가 높을수록 더 잘 전류를 통과시킵니다. 반대로 주파수가 낮으면 전류가 통과하기가 어렵습니다.


6. R-L-C병렬회로

     +-----[R]-----+
     |             |
     +-----[L]-----+
     |             |
     +-----| |-----+
           C



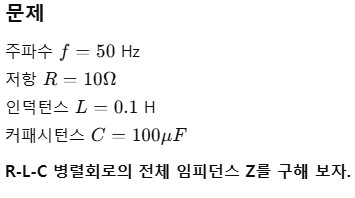

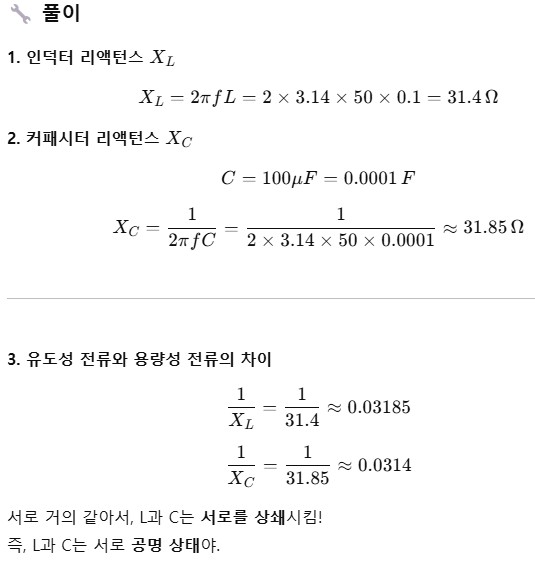

인덕터 L은 주파수가 높아질수록 전류를 느리게 흐르고 커패시터 C는 주파수가 높을수록 전류를 더 잘 흐르게 합니다. L과 C는 서로 반대되는 역할을 합니다. 그래서 이 회로에는 공명이라는 특별한 현상도 생깁니다.
